标准气缸系列
SCLB50X25 SCLB50X50 SCLB50X75 SCLB50X100 SCLB50X125 SCLB50X150 SCLB50X160 SCLB50X175 SCLB50X200 SCLB50X250 SCL系列标准气缸
  • SCL50X50
  • SCL50X50-1
  • SCL50X50-2
  • SCL50X50-3
SCLB50X25 SCLB50X50 SCLB50X75 SCLB50X100 SCLB50X125 SCLB50X150 SCLB50X160 SCLB50X175 SCLB50X200 SCLB50X250 SCL系列标准气缸

产品名称:SCL标准气缸
产品型号:SCLB50X25 SCLB50X50 SCLB50X75 SCLB50X100 SCLB50X125 SCLB50X150 SCLB50X160 SCLB50X175 SCLB50X200 SCLB50X250
品牌: 亚德客(AirTAC)
工作介质: 空气
作动方式: 复动型



下载:
产品规格:

规格:

内径: 40 50 63 80 100
动作型式: 复动型
工作介质:
空气(经40μm以上滤网过滤)
固定型式:
基本型  FA  FB  CA  CB  LB  TC  TCM1
使用压力范围: 0.10~1.0MPa(15~145psi)(1.0~10.0bar)
保证耐压力: 1.5MPa(215psi)(15bar)
工作温度(℃): -20~80
使用速度范围mm/s 30~800
行程公差范围: 0~250
缓冲型式:
可调缓冲
缓冲行程: 无锁端: 24 32
附锁端: 13.5
15 18
接管口径: PT1/4 PT3/8 PT1/2

①接管牙型有NPT、G牙可供选择;

行程:

内径(mm) 标准行程(mm) 最大行程(mm) 容许行程(mm)
40 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 1200 1800
50 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1800
63 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 1800
80 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 1800
100 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 1800



产品特征:

1.带锁气缸分:前盖带锁型和后盖带锁型;

2.解锁方式:自动和手动。

安装与使用:
1、锁紧状态下,在两侧气口无加压状态下对气口A进行压力供给的话,存在类似锁紧未解除,或锁定突然解除,活塞杆飞出的大危险。解除锁定机构时,请务必对气口B进行压力供给,在锁定机构不带负荷状态下进行解除。

2、若使用快速排气阀加快下降速度,有时气缸本体要比锁销先开始动作,而无法进行正常解除。因此请不要对带锁气缸使用快速排气阀。

3、请不要使用三位电磁阀;

4、锁定机构侧若承受背压的话,有时锁定会解除,因此请使用单体或集成的个别排气型电磁阀。

5、带可调缓冲的气缸情况下,若锁定机构侧的气缓冲阀针拧得过度的话,活塞有时会在行程终端产生约束,造成锁定机构的破损,因此应调节针阀使活塞不会产生约束。

6、对锁定机构手动操作完毕时,务必把手动装置复位至原位。此外,请不要在调节以外的时间进行手动操作,不然会比较危险。

7、气缸安装及调节时请解除锁定:

   在锁定状态下进行安装等作业的话,有时会引起锁定部位破损。

8、请不要同时使用多个气缸:

   请千万不可使用2个以上的带锁气缸同时驱动一个工件的使用方法。有时其中一个气缸的锁定会无法解除。

9、请在排气节流控制状态下使用速度控制阀:

   在进气节流控制中,有时会无法解除锁定。

10、在带锁侧,请务必使用到气缸行程终端:

    气缸的活塞若未到达行程终端,锁定可能会不起作用或锁定无法解除。

11、手动操作非锁定式解除方法:

    将手拉杆拧入防落活塞,并用20N 以上的力将螺栓拉出4mm,防落活塞移动后便可解除锁定。(无负荷水平安装时或相反侧气口加压时)或者,松手之后,防落活塞通过止动弹簧的作用返回到原始位置并进入到活塞杆沟槽中,活塞变成锁定状态。



订购码:

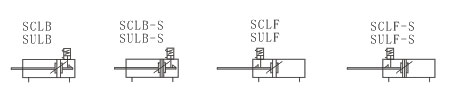

标记:

SCL Series.jpg

SCL-B-40-25-S SCL-B-50-25S SCL-B-63-25S SCL-B-80-25S SCL-B-100-25S
SCL-F-40-25-S SCL-F-50-25S SCL-F-63-25S SCL-F-80-25S SCL-F-100-25S
SCL-B-40-50-S SCL-B-50-50S SCL-B-63-50S SCL-B-80-50S SCL-B-100-50S
SCL-F-40-50-S SCL-F-50-50S SCL-F-63-50S SCL-F-80-50S SCL-F-100-50S
SCL-B-40-75-S SCL-B-50-75S SCL-B-63-75S SCL-B-80-75S SCL-B-100-75S
SCL-F-40-75-S SCL-F-50-75S SCL-F-63-75S SCL-F-80-75S SCL-F-100-75S
SCL-B-40-80-S SCL-B-50-80S SCL-B-63-80S SCL-B-80-80S SCL-B-100-80S
SCL-F-40-80-S SCL-F-50-80S SCL-F-63-80S SCL-F-80-80S SCL-F-100-80S
SCL-B-40-100-S SCL-B-50-100S SCL-B-63-100S SCL-B-80-100S SCL-B-100-100S
SCL-F-40-100-S SCL-F-50-100S SCL-F-63-100S SCL-F-80-100S SCL-F-100-100S
SCL-B-40-125-S SCL-B-50-125S SCL-B-63-125S SCL-B-80-125S SCL-B-100-125S
SCL-F-40-125-S SCL-F-50-125S SCL-F-63-125S SCL-F-80-125S SCL-F-100-125S
SCL-B-40-150-S SCL-B-50-150S SCL-B-63-150S SCL-B-80-150S SCL-B-100-150S
SCL-F-40-150-S SCL-F-50-150S SCL-F-63-150S SCL-F-80-150S SCL-F-100-150S
SCL-B-40-160-S SCL-B-50-160S SCL-B-63-160S SCL-B-80-160S SCL-B-100-160S
SCL-F-40-160-S SCL-F-50-160S SCL-F-63-160S SCL-F-80-160S SCL-F-100-160S
SCL-B-40-175-S SCL-B-50-175S SCL-B-63-175S SCL-B-80-175S SCL-B-100-175S
SCL-F-40-175-S SCL-F-50-175S SCL-F-63-175S SCL-F-80-175S SCL-F-100-175S
SCL-B-40-200-S SCL-B-50-200S SCL-B-63-200S SCL-B-80-200S SCL-B-100-200S
SCL-F-40-200-S SCL-F-50-200S SCL-F-63-200S SCL-F-80-200S SCL-F-100-200S
SCL-B-40-250-S SCL-B-50-250S SCL-B-63-250S SCL-B-80-250S SCL-B-100-250S
SCL-F-40-250-S SCL-F-50-250S SCL-F-63-250S SCL-F-80-250S SCL-F-100-250S
SCL-B-40-300-S SCL-B-50-300S SCL-B-63-300S SCL-B-80-300S SCL-B-100-300S
SCL-F-40-300-S SCL-F-50-300S SCL-F-63-300S SCL-F-80-300S SCL-F-100-300S
SCL-B-40-350-S SCL-B-50-350S SCL-B-63-350S SCL-B-80-350S SCL-B-100-350S
SCL-F-40-350-S SCL-F-50-350S SCL-F-63-350S SCL-F-80-350S SCL-F-100-350S
SCL-B-40-400-S SCL-B-50-500S SCL-B-63-400S SCL-B-80-400S SCL-B-100-400S
SCL-F-40-400-S SCL-F-50-500S SCL-F-63-400S SCL-F-80-400S SCL-F-100-400S
