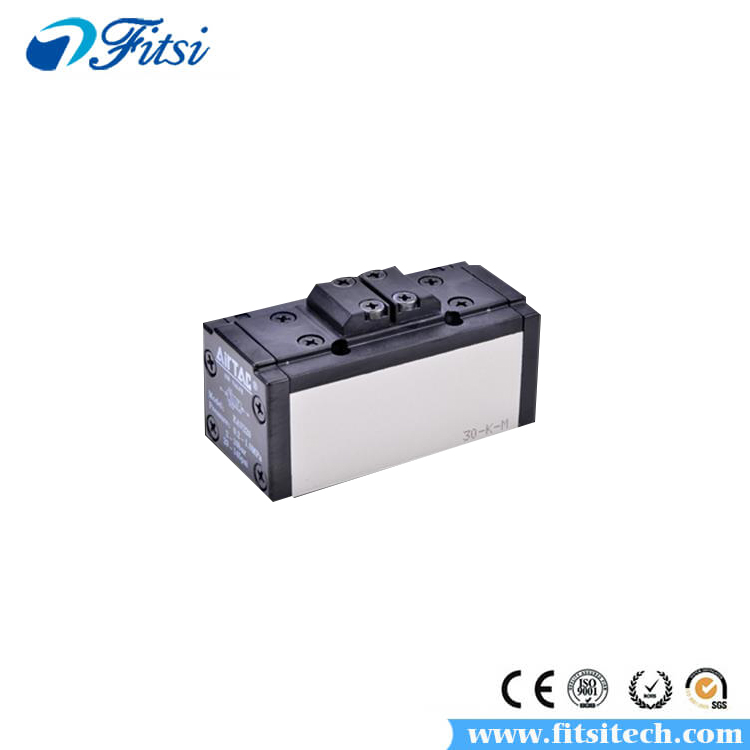

P-ESV200M-R2 P-ESV300M-R2 P-ESV400M-R2 P-ESV600M-R2 P-EAV210-R1 EAV系列气控电磁阀

产品名称:EAV系列电磁阀
产品型号:200系列 300系列 400系列 600系列
类型:电磁阀,气控阀
品牌: 亚德客(AiRTAC)
作动方式: 外部气控式



下载:
产品规格:
型号:
200系列 300系列 400系列 600系列
有效截面积: 32.0mm²(Cv=1.80) 42.0mm²(Cv=2.32) 69.0mm²(Cv=3.85) 108mm²(Cv=60)
工作介质: 空气(经40μm以上滤网过滤)
作动方式: 外部独立先导式
润滑: 不需要
工作压力: 单气控: 02~1.0MPa(2~10bar)(29~145psi)
双气控: -0.09~10MPa(-0.9~10bar)(-13~145psi)
外部引导控制压力: 0.2~1.0MPa(2~10bar)(29~145psi)
保证耐压力: 1.5MPa(15bar)(215psi)
工作温度: -20~70
底座接管口径: PT1/4
PT3/8 PT1/2 PT3/4
端板接管口径: PT3/8 PT1/2 PT3/4 PT1
基座安装面尺寸: 符合ISO5599-1标准

①接管牙型有NPT、G牙可供选择;
②如有加油润滑,中途不可停止,建议润滑油为ISO VG32或同级用油。
③最高动作频率为空载状态。

产品特征:

1、外观简洁、结构紧凑;

2、连接面安装尺寸符合 ISO 55991 国际标准;

3、产品采用专用密封件,流量大,寿命长;

4、采用外部独立先导气控制,用于无电场合;

5、阀体需配底座安装,底座与ESV电磁阀共用,有单体和多联两种形式,多联底座可方便组合成任意连数;

6、底座有多种接气和安装方式,方便使用;

7、200、300、400系列底座集成排气节流功能,无需外接节流阀;

8、双头气控采用外部独立先导气控制,其工作压力可以为零或真空。
