亚德客AIRTAC CM3B05 CM3B06 CM3B08 CM3R05 CM3B06 CM3B08 CM3L05 CM3L06 CM3L08 CM3V05 CM3V06 CM3V08 CM3系列三口二位气控电磁阀

产品名称:CM3系列电磁阀
产品型号:CM3□-05 CM3□-06 CM3□-08
类型:电磁阀,气控阀
品牌: 亚德客(AiRTAC)
工作介质: 空气
位置数:三口二位
作动方式: 外部控制



下载:
产品规格:
型号: CM3□-05 CM3□-06 CM3□-08
工作介质: 空气(经40μm以上滤网过滤)
作动方式: 外部控制
接管口径: M5X0.8 PT1/8 PT1/4
有效截面积: 2.0mm²
2.5mm² 15.0mm²
Cv值: 0.11
0.14 0.85
位置数: 三口二位
使用压力范围: 0~0.8MPa(0~114psi)
保证耐压力: 1.5MPa(215psi)
工作温度(℃) -20~70
本体材质: 铝合金

①接管牙型有NPT、G牙可供选择;
②HD型为五口三位。

产品特征:

1、CM3B、CM3L、CM3V、CM3R系列换向所需外力由外部机构提供,可用于位置检测或行程开关;

2、CM3PF、CM3PM、CM3PMS、CM3PMX、CM3PL、CM3PP、CM3HS、CM3HD、CM3Y系列为手动操作,多种结构形状控制头,方便不同条件下使用;

3、截止式结构,密封性好,换向灵活,无需加油润滑;

4、多位置安装,安装使用方便;

5、CM3L、CM3V、CM3R、CM3Y系列控制头为金属材料,寿命长、更可靠稳定;

6、CM3PMS、CM3PMX系列带有金属材质防护罩,可以有效保护按钮帽,并防止外力碰到按钮帽产生误动作,使用更安全可靠。

安装与使用:

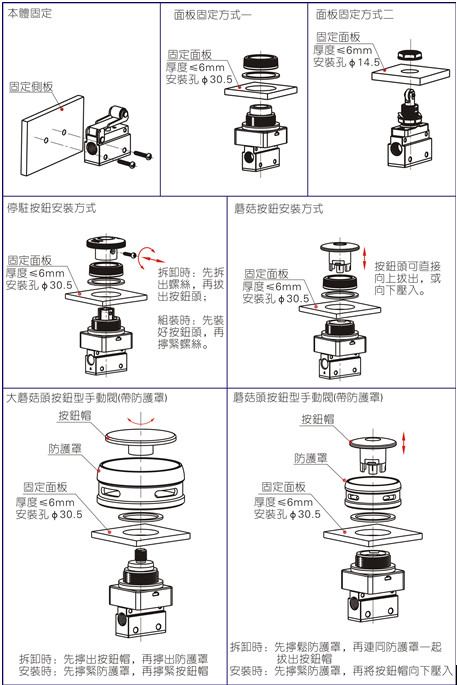

1、安装方式有:本体固定方式、面板固定方式一、面板固定方式二、停驻按钮安装方式、蘑菇按钮安装方式,具体如下图所示;

2、控制部份材质为工程塑料,只允许人工用手操作。禁止用金属撞击来使阀切换;

3、CM3B、CM3L、CM3V、CM3R、CM3PM、CM3PMS、CM3PMX、CM3PF、CM3PP系列为自动复位。CM3Y、CM3HS、CM3HD、CM3PL手动阀为手动复位。其中CM3PL押入定位后,须旋转旋转钮才能复位;

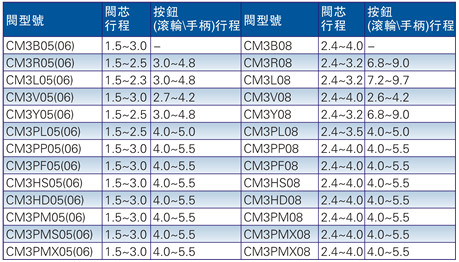

4、注意换向行程,任何外力使阀换向时,其换向行程都不能超过控制行程表规定的换向行程范围,否则会造成开口不够流量较小或阀体损坏;

5、CM3L单向滚轮阀只有单方向能使阀切换(由左向右撞击)。另一方向无效撞击(由右向左);

6、控制头组合可单独订购,具体订购方式参照外部规格。

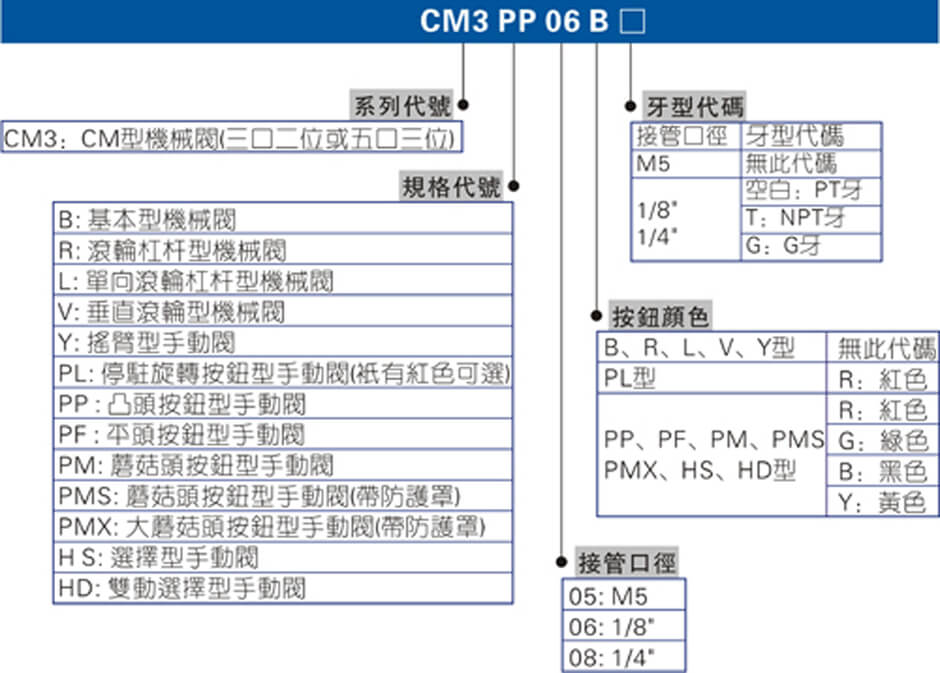

订购码:
标记:
