亚德客迷你气缸MA20X150 MA20X160 MA20X175 MA20X200 MA20X250 MA MAC MSA MTA MAD MAJ系列迷你气缸

产品名称:MA迷你气缸
产品型号:MA20X150 MA20X160 MA20X175 MA20X200 MA20X250
类型:迷你气缸,气缸
品牌: 亚德客(AiRTAC)
工作介质: 空气
作动方式: 复动型、单动型



下载:
产品规格:

规格:

内径(mm): 16 20 25 32 40 50 63
作动型式: MSA/MTA: 单动型
-
MA/MAD/MAJ: 复动型 -
MAR: - 复动型
MAC/MACD/MACJ: - 复动缓冲型
工作介质:
空气(经40μm以上滤网过滤)
使用压力范围: 复动型: 0.1~1.0MPa(15~145psi)(1.0~10.0bar)
单动型: 0.2~1.0MPa(15~145psi)(2.0~10.0bar)
保证耐压力: 1.5MPa(215psi)(15bar)
工作温度(℃): -20~70
使用速度范围 (mm/s): 复动型:30~800   单动型:50~800
行程公差范围: 0~150(0~+1.0) >150(0~+1.4)
缓冲型: MAC/MACD/MACJ系列:可调缓冲   其他系列:防撞垫
接管口径: M5x0.8 PT1/8 PT1/4

①接管牙型有NPT、G牙可供选择;.

行程:

内径(mm) 标准行程(mm) 最大行程(mm) 容许行程(mm)
MA - 16 25 50 75 100 125 150 160 175 200 250 300 350 400 450 500 500 600
MAC
MAR
20 25 50 75 100 125 150 160 175 200 250 300 350 400 450 500 500 800
25 25 50 75 100 125 150 160 175 200 250 300 350 400 450 500 500 800
32 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 500 800
40 25 50 75 100 125 150 160 175 200 250 300 350 400 450 500 500 800
-
50 25 50 75 100 125 150 160 175 200 250 300 350 400 450 500 500 800
- 63 25 50 75 100 125 150 160 175 200 250 300 350 400 450 500 500 800
MAD
MAJ
- 16 25 50 75 100 125 150 160 175 200 250 300 300 -
MACD
MACJ
20 25 50 75 100 125 150 160 175 200 250 300 300 -
25 25 50 75 100 125 150 160 175 200 250 300 300 -
32 25 50 75 100 125 150 160 175 200 250 300 350 400 450 500 500 -
40 25 50 75 100 125 150 160 175 200 250 300 350 400 450 500 500 -
- 50 25 50 75 100 125 150 160 175 200 250 300 350 400 450 500 500 -
- 63 25 50 75 100 125 150 160 175 200 250 300 350 400 450 500 500 -
内径(mm) 标准行程(mm)
MSA 16 25 50 75 100
20 25 50 75 100 125 150
25 25 50 75 100 125 150
32 25 50 75 100 125 150
40 25 50 75 100 125 150
MTA
16 25 50 75 100
20 25 50 75 100
25 25 50 75 100
32 25 50 75 100
40 25 50 75 100


产品特征:

1、执行本企业标准;

2、活塞密封采用异型双向密封结构,尺寸紧凑,有储油功能;

3、前后盖带固定式防撞垫,可减少气缸的换向冲击;

4、多种后盖形式,使气缸安装更方便;

5、前后盖与不锈钢缸体采用铆合辊包结构,连接可靠;

6、缸体采用高精度不锈钢管,强度高,抗腐蚀;

7、多种规格的气缸及气缸安装附件可供客户选择使用;

8、此系列气缸全部附磁。


安装与使用:

1、工作中负载有变化时,应选用输出力充裕的气缸;

2、在高温或者腐蚀性条件下,应选用相应的耐高温或耐腐蚀性气缸;

3、在湿度大,粉尘多,或者有水滴、油尘、焊渣的场合,气缸应采取必要的防护措施;

4、气缸接入管道前,必须清除管道内脏物,防止杂物进入气缸内;

5、气缸使用介质应经过40μm以上滤芯过滤后方可使用;

6、在低温环境下,应采取抗冻措施,防止系统中的水分冻结;

7、气缸使用前应经空载试运转,运转前将缓冲调至最小,逐步放松,以免产生过大冲击而损伤气缸;

8、气缸在工作过程中应尽可能避免受侧向载荷,以维持气缸的正常工作和使用寿命;

9、气缸拆下长时间不使用,要注意表面防锈,进排气口应加防尘堵塞帽。

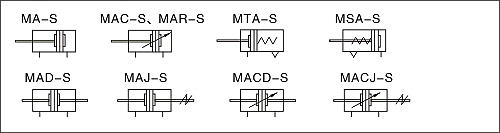

订购码:
标记:

MA Series.gif

MA16X25SCA MA16X400SU MA20X300SU MA25X250SCA MA32X150SCA. MA40X75SCA.
MA16X25SCM MA16X500SCA MA20X400SCA MA25X250SCM MA32X150SCM MA40X75SCM
MA16X25SU MA20X25SCA. MA20X400SCM MA25X250SU MA32X150SU MA40X75SU
MA16X50SCA MA20X25SCM MA20X400SU MA25X300SCA MA32X200SCA MA40X100SCA.
MA16X50SCM MA20X25SU MA20X500SCA MA25X300SCM MA32X200SCM MA40X100SCM
MA16X50SU MA20X50SCA. MA20X500SCM MA25X300SU MA32X200SU MA40X100SU
MA16X75SCA. MA20X50SCM MA25X25SCA. MA25X400SCA MA32X250SCA MA40X150SCA.
MA16X75SCM MA20X50SU MA25X25SCM MA25X400SCM MA32X250SCM MA40X150SCM
MA16X75SU MA20X75SCA. MA25X25SU MA25X400SU MA32X250SU MA40X150SU
MA16X100SCA. MA20X75SCM MA25X50SCA. MA25X500SCA MA32X300SCA MA40X200SCA
MA16X100SCM MA20X75SU MA25X50SCM MA25X500SCM MA32X300SCM MA40X200SCM
MA16X100SU MA20X100SCA. MA25X50SU MA25X500SU MA32X300SU MA40X200SU
MA16X150SCA. MA20X100SCM MA25X75SCA. MA32X25SCA. MA32X400SCA MA40X250SCA
MA16X150SCM MA20X100SU MA25X75SCM MA32X25SCM MA32X400SCM MA40X250SCM
MA16X150SU MA20X150SCA. MA25X75SU MA32X25SU MA32X400SU MA40X250SU
MA16X200SCA MA20X150SCM MA25X100SCA. MA32X50SCA MA32X500SCA MA40X300SCA
MA16X200SCM MA20X150SU MA25X100SCM MA32X50SCM MA32X500SCM MA40X300SCM
MA16X200SU MA20X200SCA MA25X100SU MA32X50SU MA32X500SU MA40X300SU
MA16X250SCA MA20X200SCM MA25X150SCA. MA32X75SCA. MA40X25SCA. MA40X400SCA
MA16X250SCM MA20X200SU MA25X150SCM MA32X75SCM MA40X25SCM MA40X400SCM
MA16X250SU MA20X250SCA MA25X150SU MA32X75SU MA40X25SU MA40X400SU
MA16X300SCA MA20X250SCM MA25X200SCA MA32X100SCA MA40X50SCA. MA40X500SCA
MA16X300SCM MA20X250SU MA25X200SCM MA32X100SCM MA40X50SCM MA40X500SCM
MA16X300SU MA20X300SCA MA25X200SU MA32X100SU MA40X50SU MA40X500SU
MA16X400SCA MA20X300SCM
