SCF32X50S SCF32X75S SCF32X100S SCF32X125S SCF32X150S SCF32X175S SCF32X200S SCF32X250S SCF32X300S SCF32X350S SCF系列标准气缸

产品名称:SCF系列标准气缸
产品型号:SCF32X50S SCF32X75S SCF32X100S SCF32X125S SCF32X150S SCF32X175S SCF32X200S SCF32X250S SCF32X300S SCF32X350S
类型:标准气缸
品牌: 亚德客(AiRTAC)
工作介质: 空气
动作型式: 复动型
缓冲型式: 可调缓冲



下载:
产品规格:

规格:

气缸部分
内径: 32 40 50 63 80 100
动作型式: 复动型
工作介质:
空气(经40μm以上滤网过滤)
固定型式:
基本型  FA  FB  CA  CB  LB  TC  TCM1
使用压力范围: 0.10~1.0MPa(15~145psi)(1.0~10.0bar)
保证耐压力: 1.5MPa(215psi)(15bar)
工作温度(℃): -20~80
使用速度范围mm/s 30~800
行程公差范围: 0~250(0~+0.1)  251~1000(0~+1.4)   1001~1500(0~+1.8)
缓冲型式:
可调缓冲
缓冲行程: 21
28 29
接管口径: PT1/8 PT1/4 PT3/8 PT1/2
PU管规格(外径x内径) Φ8xΦ5 Φ10xΦ6.5
电磁阀
工作介质: 空气(经40μm以上滤网过滤)
作动方式 : 内部先导式
接管口径: 进气=排气=PT1/8 & 进气=PT1/4  排气=PT1/8 进气=排气=PT1/4 & 进气=PT3/8  排气=PT1/4
有效截面积: 4M210-06:14.0mm²(Cv=0.78)
4M210-08:16.0mm²(Cv=0.89)
4M310-08:25.0mm²(Cv=1.40)
4M310-10:30.0mm²(Cv=1.68)
位置数: 五口二位
使用压力范围: 0.15~0.8MPa(21~114psi)
保证耐压力: 1.5MPa(215psi)
工作温度(℃): -20~70
本体材质: 铝合金
润滑: 不需要
最高作动频率: 5次/秒 4次/秒
电磁阀性能参数
标准电压: AC220V、AC110V、AC24V、DC24V、DC12V
使用电压范围: AC:±15%      DC:±10%
耗电量: AC:3.5VA      DC:3.0W
保证等级: IP65(DIN40050)
耐热等级: B级
接电型式: DIN插座式、出线式
励磁时间: 0.05秒以下

①接管牙型有NPT、G牙可供选择;
②如有加油润滑,中途不可停止,建议润滑油为ISO VG32或同级用油。
③最高动作频率为空载状态。
行程:

内径(mm) 标准行程(mm) 最短行程(mm) 最大行程(mm) 容许行程(mm)
32 标准型: 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 50 1000 2000
带TC型: 100 125 150 160 175 200 250 300 350 400 450 500 100
40
50
标准型: 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 50 1200 2000
带TC型: 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 100
63
80
100
标准型: 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 75 1500 2000
带TC型: 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 125



产品特征:

1、属于标准气缸与阀组合派生系列,配合4M210及4M310使用,缸径32、40、50配4M210阀,缸径63、80、100配4M310阀;

2、进行一对一控制,无需再另外安装控制阀;

3、节省安装时间及安装空间,适合在大系统中分散使用;

4、多种规格的安装附件可供选择,安装简单。

安装与使用:
1、根据实际使用状况,可选取通电时活塞杆缩回,通电时活塞杆伸出两种工作状态;

2、产品默认出厂状态是通电时活塞杆缩回状态(如图一所示)。您只需自行将电磁阀拆下按图二所示调头安装后,即变为通电时活塞杆伸出之状态。

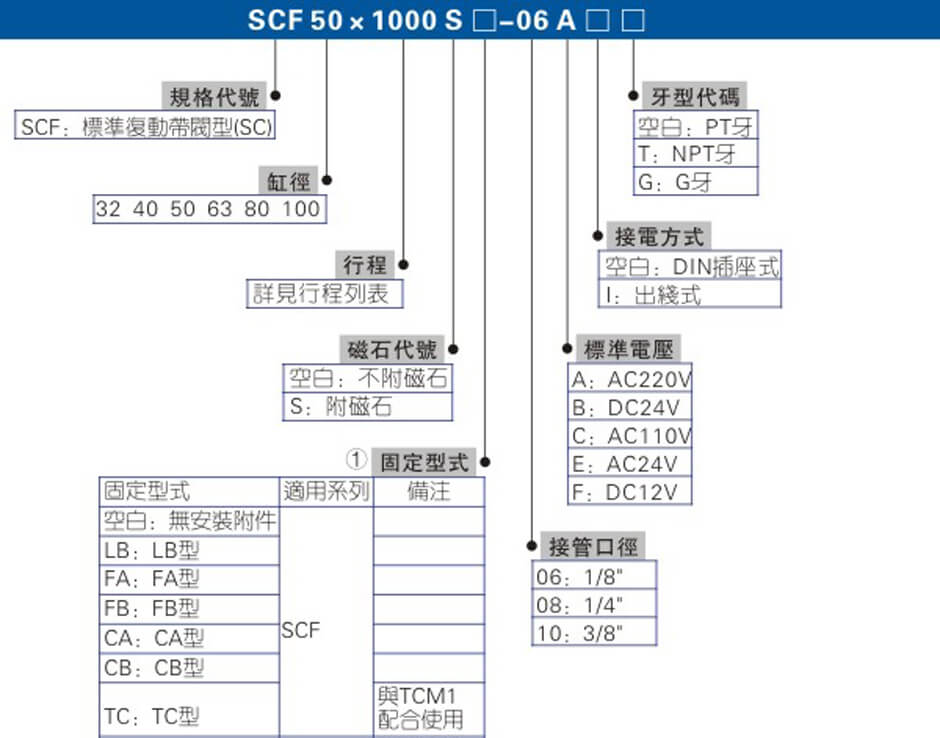

订购码:
标记:

SCF Series.jpg
