人控阀
亚德客五位三通、五位三通手动电磁阀4H210-06 4H230-06 4H210-08 4H230-08 4H310-08 4H310-08 4H310-10 4H330-10
  • 4H210-08
  • 4H210-06
  • 4H310-08
  • 4H330-10
  • 4H230-06
亚德客五位三通、五位三通手动电磁阀4H210-06 4H230-06 4H210-08 4H230-08 4H310-08 4H310-08 4H310-10 4H330-10

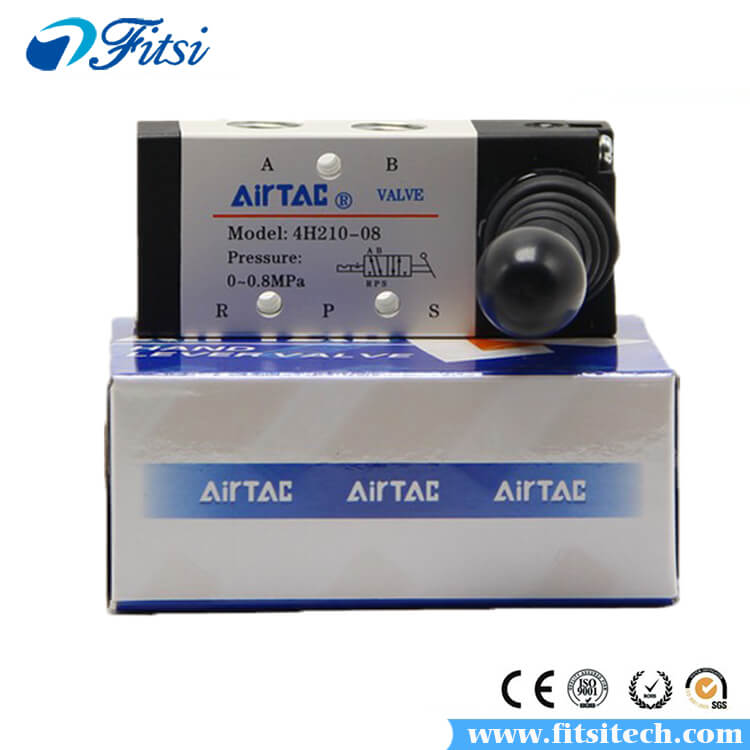

产品名称:4H系列电磁阀
产品型号:4H210-06 4H230-06 4H210-08 4H230-08 4H310-08 4H310-08 4H310-10 4H330-10
类型:电磁阀,手动电磁阀
品牌: 亚德客(AirTAC)
工作介质: 空气
位置数:五口二位;五口三位
作动方式: 手控直动式



下载:
产品规格:
型号: 210-06 230-06 210-08 230-08 310-08 310-08 310-10 330-10
工作介质: 空气(经40μm以上滤网过滤)
作动方式: 手控直动式
接管口径: 进气=出气=排气=PT1/8 进气=出气=PT1/4;  排气=PT1/2 进气=出气=排气=PT1/4 进气=出气=PT3/8;  排气=PT1/4
有效截面积: 14.0mm²(Cv=0.78) 12.0mm²(Cv=0.67) 16.0mm²(Cv=0.89) 12.0mm²(Cv=0.67) 25.0mm²(Cv=1.39) 18.0mm²(Cv=1.00) 30.0mm²(Cv=1.67) 18.0mm²(Cv=1.00)
位置数: 五口二位 五口三位 五口二位 五口三位 五口二位 五口三位
五口二位 五口三位
使用压力范围: 0.15~0.18MPa(21~114psi)
保证耐压力: 1.5MPa(215psi)
工作温度(℃) -20~70
本体材质: 铝合金
操作摇摆角度: ±15° ±8.5° ±15° ±8.5° ±18° ±10° ±18° ±10°

①接管牙型有NPT、G牙可供选择;
②如有加油润滑,中途不可停止,建议润滑油为ISO VG32或同级用油。

产品特征:

1.手动操作,方向性轴心同轴,操作方便,定位准确,可靠;

2.滑柱式结构,密封性好,体积小、重量轻、装拆方便;

3.内孔采用特殊工艺加工,摩擦阻力小,启动气压低,使用寿命长;

4.无需加油润滑;

5.多位置安装,安装使用方便;


安装与使用:

1) 五口三位置手动复位型手动阀采用弹簧钢珠定位,比较容易切换,使用时请注意勿用力过度导致控制位置错误造成误动作;

2) 使用面板安装时,可根据具体情况拆除或保留垫片;

3) 各种安装方式参考下图。特别注意:面板固定时,安装板的厚度及安装孔直径的大小。


订购码:
标记:

210-06cotrol valve.jpg

4H330C10G 4H330E10T 4H330E08G 4HA330C10T 4HA330C08 4HA330E08
4H330C10T 4H330C08G 4H330E08T 4HA330E10 4HA330C08G 4HA330E08G
4H330E10 4H330C08T 4HA330C10 4HA330E10G 4HA330C08T 4HA330E08T
4H330E10G 4H330E08 4HA330C10G 4HA330E10T 4H230C06 4H230C06G
4H230C06T 4H230E06 4H230E06G 4H230E06T 4H230C08 4H230C08G
4H230C08T 4H230E08G 4H230E08T 4HA230C06 4HA230C06G 4HA230C06T
4HA230E06 4HA230E06G 4HA230E06T 4HA230C08 4HA230C08G 4HA230C08T
4HA230E08 4HA230E08G 4HA230E08T 4H230E08 4H330C08 4H330C10
4H21006G 4H21006T 4H21008T 4H31010T 4H31008T 4HA21006
4HA21006G 4HA21006T 4HA21008 4HA21008G 4HA21008T 4HA31010
4HA31010G 4HA31010T 4HA31008 4HA31008G 4HA31008T 4H21008
4H31008 4H31010 4H21006 4H21008G 4H31008G 4H31010G
