亚德客AirTAC MAL系列MAL20X25 MAL20X50 MAL20X75 MAL20X80迷你气缸
  • MAL20X50SCMG
  • MAL20X80SCMT
  • MALD20X50ST
  • MALJ20X50-20SFA
  • MAL20X50SCMT
亚德客AirTAC MAL系列MAL20X25 MAL20X50 MAL20X75 MAL20X80迷你气缸

产品名称:MAL系列迷你气缸
产品型号:MAL20X25 MAL20X50 MAL20X75 MAL20X80
品牌: 亚德客(AirTAC)
工作介质: 空气
作动方式: 复动型,单动型



下载:
产品规格:

规格:

内径(mm): 20 25 32 40
作动型式: MSAL/MTAL: 单动型
其他: 复动型
工作介质:
空气(经40μm以上滤网过滤)
使用压力范围: 复动型: 0.1~1.0MPa(15~145psi)(1.0~10.0bar)
单动型: 0.2~1.0MPa(15~145psi)(2.0~10.0bar)
保证耐压力: 1.5MPa(215psi)(15bar)
工作温度(℃): -20~70
使用速度范围 (mm/s): 复动型:30~800   单动型:50~800
行程公差范围: 0~150(0~+1.0) >150(0~+1.4)
缓冲型: 防撞垫
接管口径: PT1/8 PT1/4

①接管牙型有NPT、G牙可供选择;.

行程:

内径(mm) 标准行程(mm) 最大行程(mm) 容许行程(mm)
MAL 20 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 500 1000
25 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 500 1000
32 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 500 1500
40 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 500 1500
MALD
MALJ
20 25 50 75 80 100 125 150 160 175 200 250 300 300 -
25 25 50 75 80 100 125 150 160 175 200 250 300 300 -
32 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 500 -
40 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 500 -
MSAL 20 25 50 75 100 125 150 - -
25 25 50 75 100 125 150 - -
32 25 50 75 100 125 150 - -
40 25 50 75 100 125 150 - -
MTAL 20 25 50 75 100 - -
25 25 50 75 100 - -
32 25 50 75 100 - -
40 25 50 75 100 - -
内径(mm) 标准行程(mm)
MSA 16 25 50 75 100
20 25 50 75 100 125 150
25 25 50 75 100 125 150
32 25 50 75 100 125 150
40 25 50 75 100 125 150
MTA
16 25 50 75 100
20 25 50 75 100
25 25 50 75 100
32 25 50 75 100
40 25 50 75 100
产品特征:

1、执行亚德客企业标准,采用铝圆管缸体;

2、前后盖与缸管采用螺纹连接;

3、活塞密封采用异型双向密封结构,尺寸紧凑,有储油功能;

4、前端盖采用自润滑轴承导向,润滑与导向性能好;

5、多种后盖形式,使气缸安装更方便;

6、多种规格的气缸及气缸安装附件可供客户选择使用。


安装与使用:

1、工作中负载有变化时,应选用输出力充裕的气缸;

2、在高温或者腐蚀性条件下,应选用相应的耐高温或耐腐蚀性气缸;

3、在湿度大,粉尘多,或者有水滴、油尘、焊渣的场合,气缸应采取必要的防护措施;

4、气缸接入管道前,必须清除管道内脏物,防止杂物进入气缸内;

5、气缸使用介质应经过40μm以上滤芯过滤后方可使用;

6、在低温环境下,应采取抗冻措施,防止系统中的水分冻结;

7、气缸使用前应经空载试运转,运转前将缓冲调至最小,逐步放松,以免产生过大冲击而损伤气缸;

8、气缸在工作过程中应尽可能避免受侧向载荷,以维持气缸的正常工作和使用寿命;

9、气缸拆下长时间不使用,要注意表面防锈,进排气口应加防尘堵塞帽。


订购码:

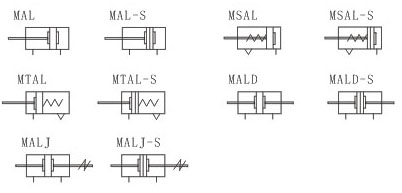

标记:

MAL Series.jpg
