亚德客AirTAC HLH系列精密滑台气缸 HLH6X5S HLH6X10S HLH6X15S HLH6X20S HLH6X25S 气动精密滑台气缸

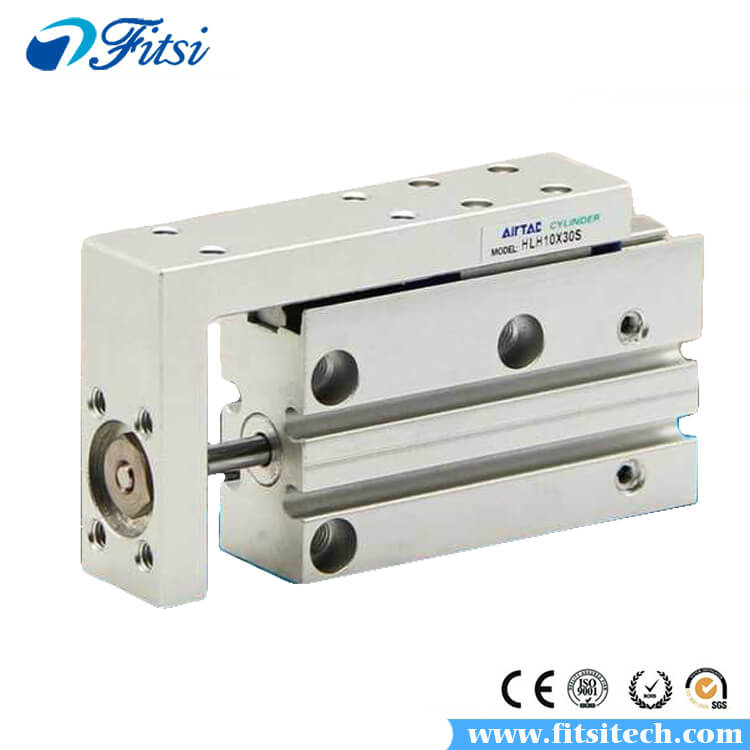

产品名称:HLH系列精密滑台气缸
产品型号:HLH6X5S HLH6X10S HLH6X15S HLH6X20S HLH6X25S
品牌: 亚德客(AirTAC)
工作介质: 空气
作动方式: 复动型



下载:
产品规格:

规格:

内径(mm): 6 10 16 20
轨道宽度(mm): 5 7 9 12
作动型式:
复动型
工作介质:
空气(经40μm以上滤网过滤)
使用压力范围: Φ6: 0.15~0.7MPa(22~100psi)(1.5~7.0bar)
其他: 0.06~0.7MPa(9~100psi)(0.6~7bar)

保证耐压力: 1.05MPa(150psi)((10.5bar)
工作温度(℃): -20~70
使用速度范围 (mm/s): 50~500
行程公差范围: (0~+1.0)
缓冲型式: 两端固定缓冲
所配感应开关: DS1-H□N、DS1-H□P
接管口径: M5x0.8

①不回转精度为气缸完全收回状态时,气缸固定板可回转的角度;
②接管牙型有NPT、G牙可供选择;


行程:

内径(mm)

标准行程(mm) 最大行程(mm)
6 5 10 15 20 25 30 30
10 5 10 15 20 25 30 40 50 50
16、20

5 10 15 20 25 30 40 50 60 60

①其他特殊行程与本公司联系。

产品特征:

1、微型循环滚珠直线导轨与气缸一体化设计;

2、具有优良的直线度及不回转精度,更适合精密组装之场合使用;

3、可从4个方向安装固定气缸;

4、可从3个方向配管。


安装与使用:

1、气缸所受实际负载及扭矩务必小于其允许负载及扭矩:

1.1、气缸允许扭矩值

1.2、不同类型扭矩作用于气缸上时,会产生不同程度变位量,具体参考下表。

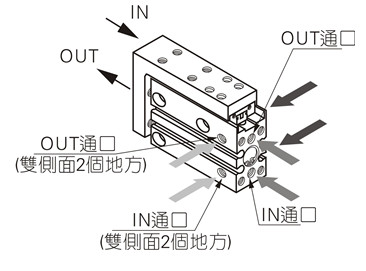

2、气缸可从3个方向配管,默认出厂为后端面进出气,侧面两组进出气口已用堵头密封,也可根据实际需要重新开启侧面其它两组进出气口;

3、附感应开关的滑台缸在安装时,相邻两气缸之间的间隔如没达到右表所规定值时,感应开关可能会产生误动作,故必须使用超过右表尺寸以上的间隔;

4、输出力输出到滑台上时,务必将输出力输出到活塞杆轴心上,不可偏心(如下图所示);

5、一定要使用调速阀,并将速度调到500mm/s以下;

6、气缸的安装方法:可从以下四个方向固定气缸,固定锁紧螺栓时,请在限制范围内的力矩值,选用合适的力矩来锁紧;

7、工件的安装方法:

7.1、可从以下二面将工件固定在气缸滑台上,固定锁紧螺栓时,请在限制范围内的力矩值,选用合适的力矩来锁紧。在滑台上面固定工件时,螺栓长度(图中L值)不可超过内牙深度,否则螺栓前端与线性导轨接触而导致损坏线性导轨;

7、工件的安装方法:

7.1、可从以下二面将工件固定在气缸滑台上,固定锁紧螺栓时,请在限制范围内的力矩值,选用合适的力矩来锁紧。在滑台上面固定工件时,螺栓长度(图中L值)不可超过内牙深度,否则螺栓前端与线性导轨接触而导致损坏线性导轨;

订购码:
标记:
